YX-3型 晶棒端面定向儀技術指標
用途：主要用于單晶棒材端面定向，以磨制端面或籽晶加工前定向。
標準配置如下：
1、一側配晶棒專用夾具（直徑260），對晶棒端面進行定向，硅（111,100），藍寶石A、C、等，測量尺寸Φ2---8英寸，長0~180mm晶棒；測試好后，連同夾具取下，在平，平面磨床磨制端面以及內圓切割機或籽晶鉆床等機床上加工籽晶條（棒）。
2、另一側對上述切割好的籽晶條端面進行定向；測量籽晶尺寸：圓籽晶 Φ5---20mm，方籽晶 Φ5---20mm。
主要參數：
|
項 目 |
參 數 |
|
晶棒直徑 |
圓棒2---8英寸 |
|
晶棒長度 |
0 ~180mm |
|
籽晶直徑 |
Φ5---20 |
|
籽晶長度 |
150mm 最大180mm |
|
夾具直徑 |
260 mm |
|
定向精度 |
±30″ |
|
數顯方式 |
θ：度；分；秒；最小讀數10″ |
|
技術指標 |
符合YX-2參數 |

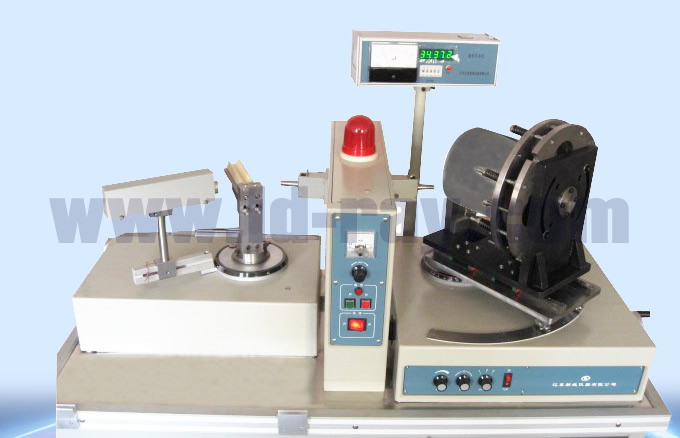

注：用戶有特殊要求可協商，圖片僅供參考，以實物為準。 產品圖附后：
|
